MF-OXY氧氣探測器
主要技術規格：
直接測量混合氣體中氧氣分壓，絕對氧氣含量；
測量范圍：0.1 – 25 vol%；0.1 – 100 vol%；
工作溫度：最高+350℃；
| 供電電源 | 5針接線端子 | 圓形接線器IP67 |
| 電壓 | 24 V DC +/-5% | |
| 功耗 | 大約13W | |
| 信號傳輸 | 長達300m | 1.5mm2漆包絞線 |
| 接線端子 | 螺紋接線端子1 | +/- 24 V DC |
| 螺紋接線端子2 | 0 V | |
| 螺紋接線端子3 | 傳感器 | |
| 螺紋接線端子4 | 測試 | |
| 螺紋接線端子5 | K1 模擬輸出，線性 0 – 10 V，或4 – 20mA | |
| 螺紋接線端子6 | K2 數字I/O；脈沖與錯誤信息；電器標定 | |
| 螺紋接線端子7 | 功能接地 | |
| 測量范圍 |
| 氧氣 1013.25 hPa |
| 1 | 氧氣 253.31 hPa | |
| 氣體進入 | 擴散 | |
| 暖機時間 | 5分鐘 | |
| 精度 | +/-2% MBE | 25℃，1013.25 hPa |
| 環境溫度 | – 20 ℃ - +60℃ | 請注意太陽照射 |
| 空氣壓力 | 800 hPa至1100 hPa | |
| 允許的濕度 | 0至95%相對濕度 | 不能有冷凝 |
| 輸出 | 4 – 20mA | 最大電阻負載500Ω |
| 0 – 10 V | 阻抗 1000Ω | |
| 分辨率 | 12位 DAC轉換器 | |
| 殼體 | Makrolon (?？寺? 8030 | 顏色為紅色 |
| 外殼防護等級 | IP54 | |
| 重量 | 約150克 | |
| 外形尺寸 | L×W×H | 105×60×62.3mm （不包括探頭與PG螺釘） |
| 傳感器/桿式探桿 | 全部粉末冶金或探桿內部粉末冶金 | 全部粉末冶金 |
| 探頭保護管 | 長度 | 大約75mm |
| 直徑 | 大約30mm | |
| 材質 | 不銹鋼 |
| 傳感器部分/探桿部分 | 全部粉末冶金 | 內部粉末冶金 | 全部粉末冶金 | 內部粉末冶金 |
| 量程 | 0.1 – 25 Vol.%氧 @ 1013.25 hPa | 0.1 – 25 Vol.%氧 @ 1013.25 hPa | ||
| 1 – 253.31 hPa氧氣 | ||||
| 氣體進入 | 擴散 | 擴散 | 擴散 | 擴散 |
| 加熱時間 | 大約10分鐘 空氣流速0m/s | 大約10分鐘 空氣流速0m/s | 大約10分鐘 空氣流速0m/s | 大約10分鐘 空氣流速0m/s |
| 精度 K1 | +/-2% MBE@25℃ @1013.25hPa | 按要求 | ||
| 重復性 K1 | +/-2% MBE@25℃ @1013.25hPa | 按要求 | ||
| 溫度 | 高達+250℃；高達+350℃ | |||
| 空氣流動速度 | 高達5m/s | |||
| 外殼防護等級 | IP40 | |||
| 反應時間 | ||||
| T20 | 10秒 | 15秒 | 按需求提供 | 按需求提供 |
| T60 | 12秒 | 26秒 | 按需求提供 | 按需求提供 |
| T90 | 18秒 | 50秒 | 按需求提供 | 按需求提供 |
| T95 | 25秒 | 60秒 | 按需要提供 | 按需要提供 |
| 探頭長度L1 (+/-4mm) | ||||
| 120 (250℃) | 97.5mm | 111.5mm | 97.5mm | 111.5mm |
| 220 （250℃/350℃） | 197.5mm | 211.5mm | 197.5mm | 211.5mm |
| 400 （250℃/350℃） | 377.5mm | 391.mm | 377.5mm | 391.5mm |
| 800 （250℃/350℃） | 777.5mm | 791.5mm | 777.5mm | 791.5mm |
| 探頭直徑 | 大約12mm | |||
| 探頭材質 | 不銹鋼1.4301 | 不銹鋼1.4301 | 不銹鋼1.4301 | 不銹鋼1.4301 |
| 粉末冶金材質 | 不銹鋼1.4301 | 不銹鋼1.4301 | 不銹鋼1.4301 | 不銹鋼1.4301 |

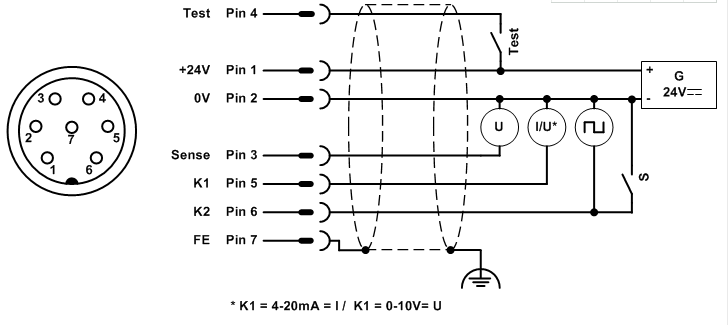

端子接線圖：
典型應用范圍：
用于鍋爐或燃燒器尾氣氧氣含量的檢測
